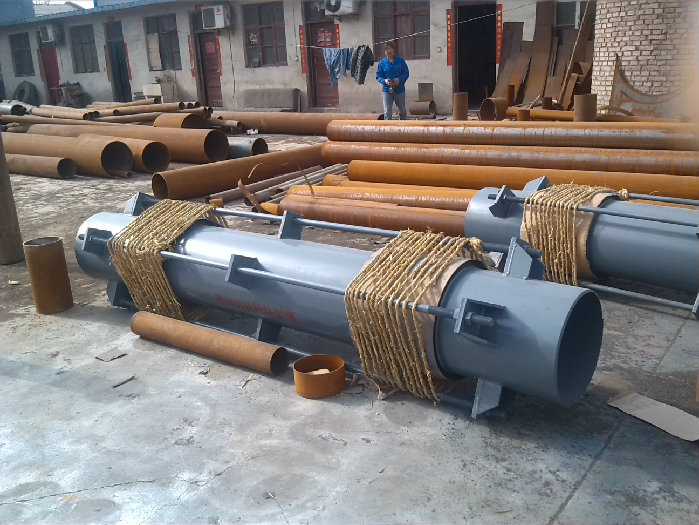

大口径焊接式轴向型高温内压式波纹补偿器规格安装使用简介       轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。轴向型内压式波纹补偿器又叫轴向型波纹膨胀节，轴向型补偿器，轴向型金属膨胀节，主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。产品轴向补偿量：18mm-400mm
内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y 弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y： 横向实际位移量mm
Kθ：角向刚度N·m/度　θ ：角向实际位移量度
P：工作压力MPa A：波纹管有效面积cm2(查样本)
L：补偿器中点至支座的距离m        www.cwbcq.com
