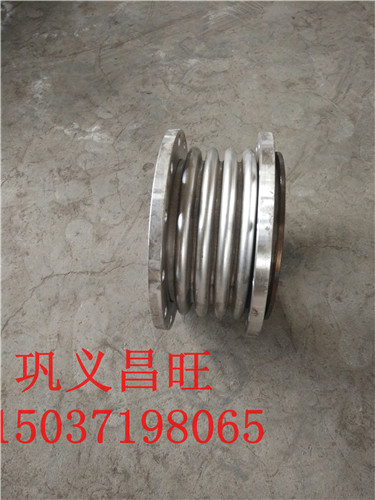

轴向型高温内压式波纹补偿器性能安装用途 作者 Admin
浏览
发布时间 2017-10-17
轴向型高温内压式波纹补偿器性能安装用途 轴向型高温内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。 轴向型内压式波纹补偿器又叫轴向型波纹膨胀节,轴向型补偿器,轴向型金属膨胀节,主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。 内压式波纹补偿器对支座作用力的计算:
内压推力:F=100·P·A 轴向弹力:Fx=Kx·(f·X)
横向弹力:Fy=Ky·Y 弯 矩:My=Fy·L
弯 矩:Mθ=Kθ·θ 合成弯矩:M=My+Mθ
式中:Kx:轴向刚度N/mm X:轴向实际位移量mm
Ky:横向刚度N/mm Y: 横向实际位移量mm
Kθ:角向刚度N·m/度 θ :角向实际位移量度
