名称：E型球形补偿接头
我厂生产各种型号球形补偿接头，球形补偿接头又称球型补偿器、三维补偿器或球形接头，我公司是集球形补偿接头的研发和球形补偿接头的生产于一体的专业厂家，常年来我公司的球形补偿接头专家一直专心致力于球形补偿接头的研制工作，开发出了质量好价格低的球形补偿接头，给顾客带来了极大的方便。
球形补偿接头性能特点
E型球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在8角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点。
E型球形补偿接头零部件材质
| 序号 |
名称 |
数量 |
材料 |
| 1 |
球壳 |
1 |
QT400-15 |
| 2 |
压盖 |
1 |
QT400-15 |
| 3 |
螺栓 |
– |
不锈钢 |
| 4 |
螺母 |
– |
| 5 |
球体 |
1 |
QT400-15 |
| 6 |
密封圈 |
1 |
|

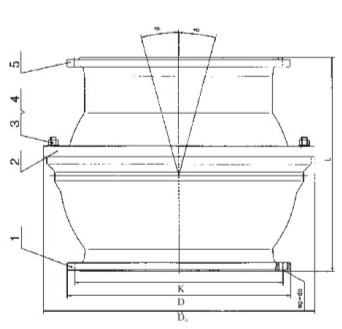

E型球形补偿接头基本尺寸
| 公称尺寸 |
DO |
L |
O |
法兰连接尺寸 |
| 0.6MPa |
1.0MPa |
1.6MPa |
| DN |
D |
K |
n-do |
D |
K |
n-do |
D |
K |
n-do |
| 100 |
282 |
290 |
15 |
210 |
170 |
4-￠19 |
220 |
180 |
8-￠19 |
220 |
180 |
8-￠19 |
| 150 |
364 |
320 |
265 |
225 |
8-￠19 |
285 |
240 |
8-￠23 |
285 |
240 |
8-￠23 |
| 200 |
410 |
410 |
320 |
280 |
8-￠19 |
340 |
295 |
8-￠23 |
340 |
295 |
12-￠23 |
| 250 |
464 |
382 |
375 |
335 |
12-￠19 |
395 |
350 |
12-￠23 |
405 |
355 |
12-￠27 |
| 300 |
535 |
410 |
440 |
395 |
12-￠23 |
445 |
400 |
12-￠23 |
460 |
410 |
12-￠27 |
| 350 |
607 |
430 |
490 |
445 |
12-￠23 |
505 |
460 |
16-￠23 |
520 |
470 |
16-￠27 |
| 400 |
668 |
470 |
540 |
495 |
16-￠23 |
565 |
515 |
16-￠27 |
580 |
525 |
16-￠30 |
| 450 |
728 |
550 |
595 |
550 |
16-￠23 |
615 |
565 |
20-￠27 |
640 |
585 |
20-￠30 |
| 500 |
798 |
600 |
645 |
600 |
20-￠23 |
670 |
620 |
20-￠27 |
715 |
650 |
20-￠34 |
| 600 |
918 |
689 |
755 |
705 |
20-￠27 |
780 |
725 |
20-￠30 |
840 |
770 |
20-￠37 |
| 700 |
1056 |
800 |
860 |
810 |
24-￠27 |
895 |
840 |
24-￠30 |
910 |
840 |
24-￠37 |
| 800 |
1160 |
893 |
975 |
920 |
24-￠30 |
1050 |
950 |
24-￠34 |
1025 |
950 |
24-￠40 |
| 900 |
1310 |
920 |
1075 |
1020 |
24-￠30 |
1115 |
1050 |
28-￠34 |
1125 |
1050 |
28-￠40 |
| 1000 |
1443 |
975 |
1175 |
1120 |
20-￠30 |
1230 |
1160 |
28-￠37 |
1255 |
1170 |
28-￠43 |
| 1200 |
1693 |
1125 |
13 |
1405 |
1340 |
32-￠34 |
1455 |
1380 |
32-￠40 |
1485 |
1390 |
32-￠48 |
| 1400 |
1942 |
1290 |
1630 |
1560 |
36-￠37 |
1675 |
1590 |
36-￠43 |
- |
- |
- |
| 1600 |
2164 |
1385 |
1830 |
1760 |
40-￠37 |
1915 |
1820 |
40-￠48 |
- |
- |
- |
| 1800 |
2400 |
1580 |
12 |
2045 |
1970 |
44-￠40 |
2115 |
2020 |
44-￠48 |
- |
- |
- |
| 2000 |
2730 |
1870 |
2265 |
2180 |
48-￠43 |
2325 |
2230 |
48-￠48 |
- |
- |
- |
| 2200 |
2910 |
1950 |
2475 |
2390 |
52-￠43 |
2550 |
2440 |
52-￠56 |
- |
- |
- |
| 2400 |
3135 |
2080 |
2685 |
2600 |
5-￠43 |
2760 |
2650 |
56-￠56 |
- |
- |
|
注：本尺寸符合GB/T12465-2007标准
